　　BF係列基於PC工業總線控製係統(FCS)介紹
　　基於PC工業總線控製係統是我公司引進國外先進控製技術,獨立開發的窯爐控製係統。選用德國 BECKHOFF公司的PAC控製器為主控單元，內裝我公司擁有的智能控製算法，實現了對我公司生產的各種窯爐的多元化控製。
　　一、控製係統的特點
　　本係統係全自動智能控溫窯爐控製係統,係統運行放心可靠,係統采用先進的脈衝燃燒方式,在保證燒成工藝的前提下能夠更大限度地節約能源,采用先進的隊列循環控製辦法,容入了速度型連續控製方式,保證窯內良好的氣流循環,從而更加提高了節能力度及產品的燒成品質。
　　二.窯爐溫度/氣氛控製方式
　　本係統采用先進的自適應模糊控製邏輯算法對爐內溫度進行閉環調節,能夠根據工藝要求對調節對象進行實時有效的控製,自適應模糊控製算法能夠通應多種不同的燒成工藝，係統將根據不同的控製參數自動調整相應的回路控製,以適應控製要求,從而達到更佳的調節品質。
　　2.1自動燒成操作
　　a、首先,啟動係統前操作人員應檢查所有設備是否具備點火條件,確定係統已經完成準備工作。
　　b、風機及燃氣總管開啟:按次序把控製櫃麵板上對應的風機及燃氣總管的旋鈕旋至右方,旋鈕上方相應的指示燈亮,開啟成功,開啟順序如下:排煙風機、助燃風機、調溫風機、燃氣總管助燃風機開啟後係統將自動進行2分鍾的吹掃,燃氣總管開啟後,係統將自動進行2分鍾的燃氣放散動作,放散結束自動關閉燃氣放散電磁閥。(放散過程中不能按下控製櫃麵板上的“點火允許”按鈕進行點火操作,否則放散電磁閥自動關閉,放散動作將提前結束。）注意:以上設備中除“調溫風機”外其它各個設備一定要按次序由左至右次序開啟,開啟順序錯誤會導致報警動作。
　　C、點火:技術人員在操作站(上位機)管理程序的控製參數中根據需要設定上層燃燒器的點火溫度時段:燃氣總管開啟成功(或放散完畢)後,按下控製櫃麵板上的點火允許按鈕,係統將首先控製窯爐下層燃燒器點火,然後根據技術人員已設定上層燃燒器點火溫度參數,待溫度到達上層點火溫度時控製上層點火器點火。
　　注意:為保障生產,請在窯門關閉前進行點火操作。
　　d、停火降溫:當燒成進入冷卻降溫階段時,控製櫃麵板上冷卻降溫指示燈亮起,係統將自動關閉燃氣總管以及全部燒嘴控製器,相關指示燈全部熄滅。操作人員應將“燃燒允許”旋鈕撥至關閉狀態,以備下一窯次的燒成。
　　e、正常停窯:燒成過程完全結束後,配方程序停止,控製櫃麵板上燃燒階段指示燈全部熄滅。風機和燃氣總管一定要由操作人員在控製櫃麵板上人工關閉(關閉順序參見“f”)f、關閉某燒嘴以及關閉風機和燃氣總管
　　關閉燒嘴:燒成過程中,如將“燃燒允許“旋鈕板至關閉狀態,按鈕指示燈熄滅,全部燃燒器即關閉關閉風機和燃氣總管:按次序將對應的風機或燃氣總管允許的旋鈕旋至左方,旋鈕上方相應的指示燈熄滅,關閉成功。
　　熄火關閉順序如下：燃氣總管、調溫風機、助燃風機、排煙風機注意:以上設備中除“調溫風機”外其他個各設備一定要按次序在控製櫃麵板上由右至左依次關閉。順序錯誤會導致報警動作。
　　g、燒成過程中調溫風機的開關管理
　　操作人員在上位機(計算機)上設定好調溫風機的開關溫度,係統將在升溫階段配方溫度值達到設定的調溫風機關閉溫度時自動關閉調溫風機:並在降溫階段中的配方溫度運行至設定的調溫風機開啟溫度時自動開啟調溫風機
　　注意:如操作人員在燒成過程中在控製櫃麵板上將“調溫風機允許”旋鈕關閉,係統將不能自動完成調溫風機的開啟動作,如需重新啟動調溫風機,需要操作人員在控製櫃麵板上將“調溫風機允許”旋至開啟狀態。
　　三、報警說明
　　a、風機及燃氣總管的報警及解除：
　　風機報警:排煙、調溫、助燃風機開啟或關閉不成功會導致相應風機報警,係統將自動關閉該設備，同時蜂鳴器鳴叫。
　　順序報警：排煙風機、助燃風機及燃氣總管的開啟或關閉順序錯誤會導致其中相關設備的報警並關閉。
　　b、燃燒器報警
　　任一燒嘴滅火,該燒嘴的燃燒器報警(控製櫃麵板上相應的指示燈熄滅)，同時報警器蜂鳴。此時,操作人員確認並排除導致報警的故障後,按下報警複位按鈕,報警音響即可解除。
　　c、報警器
　　有任何故障或滅火等報警情況出現時,報警器都會鳴叫提示,操作人員按下“報警複位”按鈕,可使報警器停止鳴叫。
　　四、機電設備連鎖和保護
　　本窯爐控製係統嚴格按照操作規範互鎖窯上的所有機電設備的啟、停操作,包括在單機啟/停時如不符合規程,也會提供保護。燃燒係統的保護為在低溫區的每個燒嘴上采用火焰監測/點火控製器,可由控製係統按預先設定之程序進行自動點火,熄火保護等工作,提供可靠保障.
　　五、生產質量管理數據庫

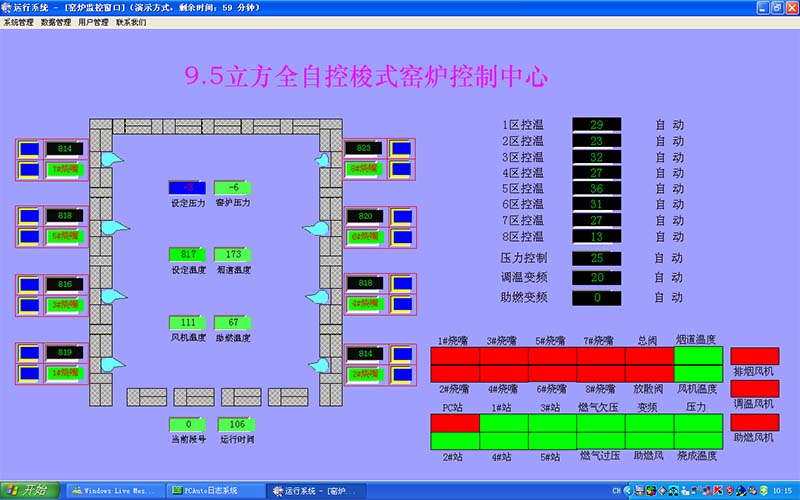

　　上位計算機具備個較完善的生產質量管理數據庫,它可長期顯示記錄每個批次產品自進窯到出窯整個燒成周期中熱工參數的變化情況,數據可保存60個月.
　　六、執行技術標準
　　BECKHOFF  FCS控製係統已通過UL,D1N,CSA國際標準認證係統內的數字信號互聯符合ISO7498標準
　　係統內的模擬信號互聯符合GBⅢ型自動化儀表標準係統應用軟件編製符合GB工業控製用軟件評定準則電磁兼容性符合JB/T6811-93工業爐窯控製裝置通用技術條件設備安保連鎖符合CJJ51-2001燃氣設施運行維護技術規範
